Come funzionano i sensori

Il principio alla base dei sensori per il controllo dell'illuminazione è il rilevamento di specifici fattori ambientali, come il movimento o la quantità di luce. A seconda dell'applicazione e della precisione desiderata, sono disponibili vari tipi di sensori.

Come funzionano i sensori di movimento

I sensori di movimento rilevano il movimento all'interno di un'area di rilevamento predefinita e attivano di conseguenza un dispositivo collegato, come l'illuminazione. Esistono diverse tecniche di rilevamento:

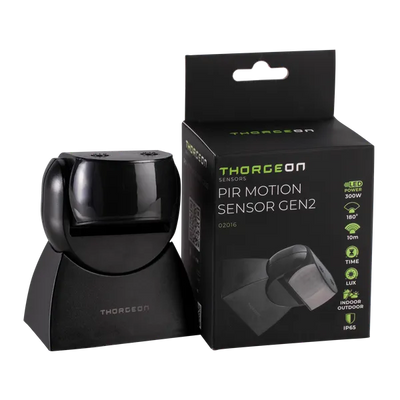

• Sensori PIR (infrarossi passivi): Sono i sensori di movimento più comunemente utilizzati. Un sensore PIR risponde ai cambiamenti nella radiazione infrarossa (calore) all'interno del suo campo di rilevamento, come il calore corporeo di persone o animali. Quando viene rilevata una differenza di temperatura tra un oggetto e l'ambiente circostante, viene generato un segnale elettrico. Questi sensori non funzionano attraverso muri o vetro.

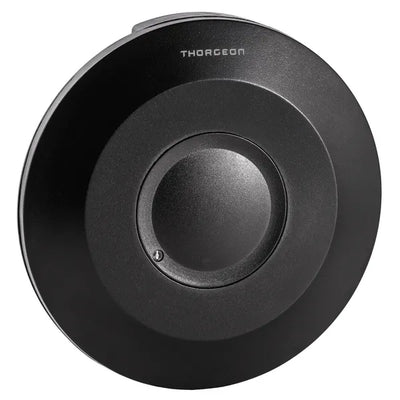

• Sensori HF (ad alta frequenza): Questi sensori attivi emettono onde elettromagnetiche nella gamma delle alte frequenze. Queste onde vengono riflesse da oggetti ed esseri viventi. Il movimento viene rilevato da un cambiamento nella frequenza delle onde riflesse, utilizzando l'effetto Doppler. I sensori HF sono indipendenti dalla temperatura e possono rilevare attraverso materiali sottili come vetro, legno o cartongesso, rendendo possibile un'installazione nascosta.
• Sensori a ultrasuoni: Questi sensori emettono onde sonore ad alta frequenza e ne misurano il riflesso. Proprio come i sensori HF, rispondono a qualsiasi movimento, indipendentemente dalla temperatura, e possono rilevare attraverso determinati materiali.

I sensori di movimento possono essere impostati per la portata (fino a che distanza il sensore rileva), il tempo in cui la luce rimane accesa dopo l'attivazione e la sensibilità alla luce (a quale livello crepuscolare il sensore diventa attivo).

Come funzionano gli interruttori crepuscolari

Un interruttore crepuscolare, chiamato anche sensore giorno-notte o sensore di luce, misura la quantità di luce ambientale (lux). Non appena l'intensità luminosa scende al di sotto di un livello preimpostato, l'illuminazione collegata si accende automaticamente. Quando torna a fare più luce, l'illuminazione si spegne automaticamente. Questo tipo di sensore è spesso utilizzato per l'illuminazione stradale, l'illuminazione del giardino o l'illuminazione pubblicitaria.

La sensibilità di un interruttore crepuscolare è spesso regolabile, in modo da poter determinare a quale intensità luminosa (espressa in lux) la luce si accende o si spegne. Molti interruttori crepuscolari hanno anche un ritardo regolabile, in modo che brevi cambiamenti di luce (ad esempio, dovuti a fulmini o fari di automobili) non causino immediatamente l'accensione o lo spegnimento inutile delle luci.

Applicazioni pratiche dei sensori

L'integrazione di sensori di movimento e interruttori crepuscolari offre vari vantaggi in diversi ambienti. Queste aggiunte intelligenti contribuiscono sia al comfort che alla funzionalità.

Controllo dell'illuminazione per comodità e risparmio energetico

• Illuminazione esterna: I sensori sono comunemente utilizzati per l'illuminazione esterna, come ingressi, vialetti o cortili. Un sensore di movimento accende l'illuminazione all'arrivo o quando vengono rilevati visitatori indesiderati, garantendo sicurezza e un aspetto accogliente. Un interruttore crepuscolare assicura che le luci del giardino si accendano automaticamente al crepuscolo e si spengano all'alba, contribuendo a creare un'atmosfera piacevole senza consumi energetici superflui.
• Corridoi e ripostigli: All'interno, i sensori di movimento sono adatti per spazi in cui non è necessaria una luce costante, come corridoi, scale, cantine o ripostigli. La luce si accende automaticamente quando qualcuno entra e si spegne di nuovo quando non viene rilevato alcun movimento, risparmiando energia e prevenendo un'illuminazione non necessaria.
• Spazi pubblici: Negli edifici pubblici come scuole, uffici o magazzini, i sensori assicurano che l'illuminazione sia accesa solo quando le persone sono presenti, il che porta a un notevole risparmio energetico.

Sensori per una maggiore sicurezza

Oltre a controllare l'illuminazione, i sensori contribuiscono anche alla sicurezza di una proprietà.

• Prevenzione dei furti: Le luci esterne che si accendono automaticamente al rilevamento di un movimento possono scoraggiare potenziali intrusi. Alcuni sensori possono anche essere collegati a sistemi di allarme.
• Orientamento e prevenzione delle cadute: L'illuminazione di percorsi e scale tramite sensori di movimento riduce il rischio di cadute al buio.

Considerazioni chiave nella scelta e installazione dei sensori

Per un'installazione funzionale e duratura, è necessario considerare diversi aspetti tecnici.

Scegliere il sensore giusto

• Grado di protezione IP: Per l'uso esterno, il grado di protezione IP (Ingress Protection) è molto importante. Indica il livello di protezione contro polvere e acqua.
  • IP44: Protetto contro gli spruzzi d'acqua, adatto a luoghi esterni riparati.
  • IP54/IP55: Protetto contro la polvere e gli spruzzi d'acqua, adatto alla maggior parte delle condizioni esterne.
  • IP65: Protetto contro i getti d'acqua e completamente a prova di polvere, adatto a luoghi esposti e al contatto diretto con getti d'acqua.
• Portata e angolo di rilevamento: Queste specifiche determinano l'area che il sensore può coprire. Prestare attenzione all'altezza di montaggio e alla presenza di ostacoli che potrebbero influire sulla portata di rilevamento. I sensori con un angolo di rilevamento più ampio (ad es. 180° o 360°) sono adatti per aree più estese.
• Sensibilità alla luce (lux): Regolabile con interruttori crepuscolari e alcuni sensori di movimento. Questo determina a quale valore di luce ambientale il sensore diventa attivo.
• Carico massimo: Verificare sempre la capacità di commutazione massima (in Watt) del sensore per assicurarsi che possa gestire l'illuminazione collegata.
• Alimentazione elettrica: I sensori sono disponibili per l'alimentazione di rete (230V) o a batteria per installazioni wireless. La scelta dipende dalla posizione e dalla disponibilità di prese di corrente.

Domande pratiche e soluzioni per l'installazione

Una preparazione adeguata è fondamentale per un'installazione di successo. Di seguito sono riportate le domande più comuni e le loro soluzioni.

Come collego correttamente un sensore di movimento alla mia lampada da esterno?

Il collegamento di un sensore di movimento richiede passaggi attenti e una buona comprensione del cablaggio elettrico. Il collegamento più comune prevede tre fili: fase (marrone), fase interrotta (nero) e neutro (blu), oltre a un filo di terra (giallo/verde) per la sicurezza.

1. Disattivare completamente l'alimentazione del circuito interessato nel quadro elettrico per lavorare in sicurezza. Usare un tester di tensione per verificare che l'alimentazione sia effettivamente interrotta.
2. Determinare la posizione di montaggio desiderata per il sensore. Tenere conto della portata di rilevamento ed evitare ostacoli che potrebbero impedirne il funzionamento.
3. Collegare il filo di fase marrone al morsetto L del sensore. Il filo nero della fase interrotta, che va alla lampada, è collegato al morsetto L1. Il filo neutro blu va al morsetto N del sensore e il filo di terra giallo/verde al simbolo di messa a terra.
4. Fissare saldamente il sensore alla parete. Per i sensori da esterno, assicurarsi che il cablaggio sia rifinito a tenuta stagna, ad esempio con giunti in resina o pressacavi adatti in una scatola di derivazione.
5. Dopo l'installazione e il controllo di tutti i collegamenti, l'alimentazione può essere riattivata. Testare il sensore e impostare i parametri desiderati, come la sensibilità alla luce e la durata di accensione.

Qual è la differenza tra un rilevatore di movimento e un rilevatore di presenza?

Sebbene la tecnologia sia simile, i rilevatori di movimento e i rilevatori di presenza differiscono per sensibilità e area di applicazione.

• Rilevatore di movimento: Reagisce a movimenti più ampi e chiari. Non appena il movimento si ferma, il timer viene ripristinato e la luce si spegne dopo il tempo impostato. Sono adatti per corridoi, vialetti o aree esterne dove è sufficiente una breve presenza.
• Rilevatore di presenza: Questi sensori sono molto più sensibili e rilevano anche i movimenti più piccoli, come la digitazione o il voltare una pagina. Sono progettati per monitorare la presenza continua e mantenere la luce accesa finché viene rilevato un qualsiasi movimento, anche se minimo. I rilevatori di presenza sono particolarmente adatti per uffici, sale riunioni o bagni dove le persone rimangono più a lungo e con movimenti impercettibili.

Dove dovrei installare il sensore per evitare falsi allarmi?

Il posizionamento corretto è importante per prevenire attivazioni indesiderate (falsi allarmi) e per garantire un funzionamento affidabile.

• Evitare la luce solare diretta: Non installare i sensori alla luce diretta del sole, poiché improvvisi cambiamenti di temperatura nel sensore stesso (per i PIR) o rapidi cambiamenti di luminosità (per gli interruttori crepuscolari) possono causare attivazioni non necessarie.
• Tenere lontano da fonti di calore: Per i sensori PIR, non dovrebbero essere installati troppo vicino a fonti di calore come bocchette dell'aria, condizionatori o stufe, poiché le variazioni di temperatura possono attivare il sensore.
• Evitare ostacoli: Assicurarsi che l'area di rilevamento sia libera da ostacoli come alberi, arbusti, bandiere o automobili, che possono attivare o bloccare involontariamente il sensore.
• Altezza di montaggio ottimale: Consultare le specifiche del sensore per l'altezza di montaggio consigliata. Ciò influisce sull'efficacia della portata di rilevamento e sulla sensibilità. Per i sensori da esterno, si consiglia spesso un'altezza da 2 a 3 metri.

Tenendo conto di queste considerazioni pratiche durante la selezione e l'installazione, si crea un sistema di controllo dell'illuminazione automatizzato efficace e senza problemi utilizzando i sensori.
