Strömadaptrar/Drivdon

Drivdonets eller strömadapterns roll

En strömadapter är mer än en enkel spänningsomvandlare. Drivdonet styr och reglerar den elektriska strömmen till LED:erna med hög precision, vilket säkerställer optimal prestanda och maximal livslängd. Utan rätt drivdon är det inte möjligt att ansluta LED-belysning direkt till elnätet, vilket kan leda till skador på LED:erna eller i värsta fall farliga situationer.

Konstant spänning vs. konstant ström-drivdon

Inom LED-drivdon finns det två huvudtyper, beroende på hur de levererar ström till LED:erna. Valet av rätt typ bestäms av vilken sorts LED-belysning du använder.

Drivdon för konstant spänning (CV)

Drivdon för konstant spänning, även kallade CV-drivdon, ger en fast utspänning (t.ex. 12V eller 24V DC). De används främst för LED-lister och LED-moduler som redan har inbyggda strömbegränsande resistorer. Det är viktigt att drivdonets utspänning exakt motsvarar LED-listens krav.

Tabell: Krav på spänning för LED-lister

Drivdon för konstant ström (CC)

Till skillnad från CV-drivdon ger drivdon för konstant ström (CC-drivdon) en fast ström (anges i milliampere, mA). Dessa är särskilt lämpade för specifika LED-moduler och armaturer som kräver en fast ström för rätt funktion. För denna typ av drivdon är det viktigt att både strömstyrkan (mA) och spänningsintervallet (Volt) stämmer överens med LED:ens specifikationer.

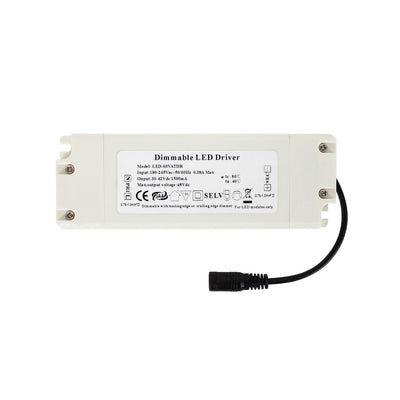

Dimbara LED-drivdon: En förklaring av dimningssystem

För att anpassa ljusstyrkan på LED-belysning krävs särskilda dimbara drivdon. Det finns olika dimningsmetoder, alla med olika egenskaper och krav på kompatibilitet.

Fasavsnittsdimmers (Triac)

Fasavsnittsdimmers, även kallade Triac-dimmers, är de vanligaste dimrarna i både hem och offentliga miljöer. De fungerar genom att kapa delar av växelspänningens sinusvåg, vilket reglerar spänningen och därmed ljusstyrkan. För LED-belysning krävs nästan alltid en ”släpande kant”-dimmer då ”ledande kant”-dimmers kan orsaka problem.

När du använder dimbara drivdon för fasavsnitt, tänk på följande:

• Minsta last: Många dimmers och drivdon har ett krav på minsta last (Watt). Om den totala lasten av de anslutna LED:erna är för låg kan det leda till flimmer eller felaktig funktion av dimmern. Kontrollera alltid specifikationerna för både dimmern och drivdonet.
• Kompatibilitet: Alla Triac-dimmers är inte lämpliga för LED. Välj alltid dimrar som är särskilt utformade för LED-belysning för att undvika kompatibilitetsproblem såsom surrande ljud, flimmer eller att det inte går att dimma.

[Bild: Schematisk bild av fasavsnittsdimning]

Andra dimningsmetoder

För professionella eller mer avancerade installationer finns det fler dimningssystem som ger ännu mer exakt eller komplex kontroll:

• 0-10V dimning: En robust analog dimningsmetod som ofta används vid större projekt. Ljusstyrkan styrs med hjälp av en kontrollsignal mellan 0 och 10 Volt.
• DALI (Digital Addressable Lighting Interface): Ett digitalt styrprotokoll, där enskilda armaturer eller grupper kan styras och dimras separat – ger mycket hög flexibilitet och kontroll.
• Push Dim: En enkel dimningsmetod där ljusstyrkan anpassas genom att trycka kort på en knapp.

Att välja rätt strömadapter

Att välja rätt strömadapter är avgörande för både säkerheten och funktionen hos din LED-belysning. Beakta följande aspekter:

LED-belysningens spänning

Säkerställ att drivdonets utspänning (t.ex. 12V eller 24V) motsvarar belysningens krav. Fel spänning kan leda till överhettning eller skador på LED:erna.

Nödvändig effekt (Watt eller Ampere)

Beräkna LED-belysningens totala effektbehov. Detta anges ofta i Watt per meter (för LED-lister) eller Watt per armatur. Summera all ansluten effekt och lägg på en marginal på minst 10–20 %. Välj därefter ett drivdon som kan leverera denna totala, beräknade effekt.

Ett exempel:

• Antag att du har en 5 meter lång LED-list som drar 9,6 Watt per meter. Total effekt blir \(5 \text{ meter} \times 9,6 \text{ W/meter} = 48 \text{ W}\).
• Lägg till en säkerhetsmarginal på exempelvis 15 %: \(48 \text{ W} \times 1,15 = 55,2 \text{ W}\).
• Du behöver då ett drivdon med minst 60 Watt effekt.

För konstant ström-drivdon väljer du efter önskad strömstyrka (mA) och spänningsintervall (V).

IP-klassning för installationsplatsen

IP-klassningen (Ingress Protection) anger skyddsnivå mot fukt och damm. Värdet avgör var drivdonet kan installeras säkert.

Tabell: IP-klassning och användningsområden

Kompatibilitet med dimmers och andra system

Om du vill kunna dimra, kontrollera att det dimbara drivdonet är kompatibelt med din valda dimmer. Jämför båda produkters specifikationer för att undvika problem. Vid större eller mer avancerade projekt kan det vara bra att överväga 0-10V, DALI eller Push Dim-system.

Placering och värmeavledning för drivdonet

LED-drivdon alstrar värme. För att de ska hålla länge måste de få god ventilation. Placera drivdonet där värmen kan ledas bort och undvik att täcka över det med isolerande material. Ta också hänsyn till omgivningstemperaturen; höga temperaturer förkortar livslängden markant.

[Bild: Illustration av korrekt placerad drivdon med åtanke på ventilation]

Praktiska frågor om strömadaptrar

Vid installation av LED-belysning kan det uppstå olika frågor. Här besvarar vi de vanligaste scenarierna:

• Kan man koppla flera LED-lister till ett enda drivdon? Ja, det går bra. Se bara till att den sammanlagda effektförbrukningen för alla anslutna LED-lister inte överskrider drivdonets maxkapacitet. Koppla alltid LED-listerna parallellt till drivdonet för att fördela spänningen jämt.
• Hur undviker man spänningsfall vid långa LED-lister? Vid långa LED-lister, speciellt 12V-system, kan spänningsfall uppstå vilket leder till svagare ljus i slutet av listen. Lösningar kan vara: användning av 24V-list (mindre spänningsfall över samma längd), matning från fler punkter längs listen, eller att använda flera mindre drivdon strategiskt utplacerade i anläggningen.
• Varför flimrar min LED-belysning vid dimring? Detta beror oftast på att dimmer och drivdon inte är kompatibla, eller på att minimilasten för dimmern/drivdonet inte har uppnåtts. Kontrollera att båda komponenter är anpassade för LED och att den totala anslutna effekten överstiger minimilasten. I vissa fall kan en bypass-kondensator förbättra stabiliteten.
• Behöver drivdonet jordas? Det beror på typen av drivdon och installationsmiljön. Följ alltid tillverkarens installationsanvisningar och gällande elsäkerhetsregler. Drivdon med metallkapsling ska i allmänhet alltid jordas.

Genom att noggrant beakta dessa aspekter lägger du grunden för en säker, energieffektiv och hållbar LED-installation med stabilt och pålitligt ljusflöde.
