Lysrörsbelysning

Förståelse för T-lampor: T5, T8 och armaturer

'T' i T5 och T8 syftar på lampans rörform, medan siffran står för rörets diameter i åttondelar av en tum. Denna specifikation är viktig för kompatibilitet med armaturer och ljusfördelningen.

• T8-lampor har en diameter på 1 tum (8/8 tum eller cirka 2,54 cm). Detta är den vanligaste diametern och används brett i många olika armaturer.
• T5-lampor är smalare med en diameter på 5/8 tum (ungefär 1,6 cm). Dessa tunnare rör används ofta där utrymmet är begränsat eller där en mer koncentrerad ljusstråle önskas.
• En armatur (batten) är en typ av belysningsenhet, ofta ett långt och smalt hölje, som traditionellt rymmer lysrör. Numera finns det också integrerade LED-armaturer där LED-ljuskällorna är inbyggda direkt i armaturen. Således är det inte en ljuskälla i sig själv utan en komplett belysningslösning.

Jämförelse mellan traditionella lysrör och deras LED-ekvivalenter

*HE = Hög effektivitet (High Efficiency), HO = Hög ljusutgång (High Output). Exakta wattvärden för LED kan variera beroende på tillverkare.

Skiftet till LED: Teknik och fördelar

Europeiska unionen har gradvis begränsat tillverkning och import av traditionella lysrörslampor, inklusive T5- och T8-rör. Från och med september 2023 finns dessa lampor inte längre som nya produkter på marknaden. Denna åtgärd infördes för att minska användningen av kvicksilver och förbättra energieffektiviteten. Övergången till LED har därför blivit ett måste, men innebär också betydande fördelar.

Fördelar med LED-lysrörsbelysning

Användningsområden för lysrörsbelysning

LED-lysrörsbelysning har många användningsområden. I utrymmen med konstant belysningsbehov, såsom produktionslinjer eller stora lager, erbjuder LED-rör en stabil och energieffektiv lösning. På kontor bidrar den förbättrade ljuskvaliteten till en trevligare arbetsmiljö, medan i källare eller parkeringsgarage gör LED:ens omedelbara start och hållbarhet det till ett praktiskt val. Speciella LED-armaturer och rör med IP-klassning kan även användas i fuktiga eller dammiga miljöer, vilket ytterligare ökar möjligheterna.

Installation och uppgradering av lysrörsbelysning till LED

Att uppgradera befintliga lysrörsarmaturer till LED-teknik kan göras på olika sätt beroende på typ av LED-rör och befintlig armatur. Korrekt installation är viktig både för prestanda och säkerhet. Slå alltid av strömmen innan något elarbete påbörjas.

Typ A LED-rör: Plug-and-Play installation

Typ A LED-rör, även kallade "plug-and-play", är utformade för att kunna installeras direkt i befintliga armaturer med konventionell (EM) eller elektronisk (HF) drossel. I detta fall sitter drosseln kvar. Vid EM-armatur ska tändaren bytas ut mot den medföljande LED-tändaren.

Fördelar: Enkel installation utan behov av omdragning, snabb uppgradering.

Nackdelar: Drosseln fortsätter dra lite ström (om än minimalt), eventuella kompatibilitetsproblem med vissa äldre drosslar.

Installationssteg (för EM-armaturer med tändare):

1. Stäng av strömmen till armaturen.
2. Ta bort det traditionella lysröret.
3. Byt ut den befintliga tändaren mot LED-tändaren.
4. Sätt in det nya LED-röret av Typ A i armaturen.
5. Slå på strömmen igen och testa belysningen.

Typ B LED-rör: Direkt inkoppling (Bypass av drossel)

Typ B LED-rör drivs direkt på nätspänning. Detta innebär att den befintliga drosseln i armaturen måste tas bort eller kopplas förbi. Röret ansluts direkt till 230V matningsspänning. Detta kan vara "single-ended" (matning i ena änden) eller "double-ended" (matning i båda ändar).

Fördelar: Maximal energibesparing (ingen drosselförlust), inga problem med drosselkompabilitet eller fel.

Nackdelar: Kräver omdragning av armaturens el, generellt mer komplicerat än plug-and-play, bör utföras av behörig elektriker.

Installationssteg (kräver elkunskap):

1. Stäng av strömmen till armaturen och kontrollera spänningen med en voltmeter.
2. Ta bort det traditionella lysröret och drosseln.
3. Anpassa ledningsdragningen så att röret kopplas direkt till nätspänning (följ tillverkarens kopplingsschema noggrant för single- eller double-ended-installation).
4. Sätt in Typ B LED-röret i armaturen.
5. Slå på strömmen igen och testa belysningen.

Vid omdragning av el eller tveksamheter kring installation rekommenderas att anlita en behörig elektriker för att försäkra sig om säker och korrekt installation.

Integrerade LED-armaturer: En komplett lösning

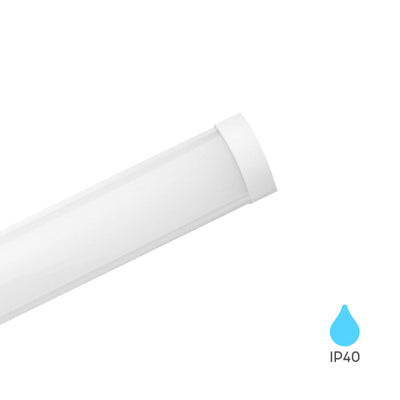

Integrerade LED-armaturer är kompletta enheter där LED-ljuskälla och driftdon (drivdon) bildar en och samma enhet. Denna typ lämpar sig utmärkt för nyinstallation eller när gamla, slitna lysrörsarmaturer behöver ersättas helt.

Fördelar: Snabb och enkel installation, inga kompatibilitetsproblem med gamla drosslar, robusta och ofta tillgängliga i damm- och vattentäta versioner (möjlighet till högre IP-klassning).

Tips för installation:

1. Stäng av strömmen till elcentralen.
2. Montera armaturens fästen i tak eller på vägg.
3. Anslut armaturens ledningar till nätspänning enligt tillverkarens anvisningar.
4. Klicka fast eller skjut armaturen på fästena.
5. Slå på strömmen igen och kontrollera funktionen.

Viktiga faktorer vid val av lysrörsbelysning

Att välja rätt lysrörsbelysning, oavsett om det gäller LED-rör eller armaturer, kräver eftertanke kring olika tekniska och praktiska aspekter. Det är viktigt att belysningen uppfyller kraven för den specifika tillämpningen och användarens förväntningar.

Ljustekniska faktorer

Praktiska aspekter för yrkesanvändaren

• Certifikat: Se efter kvalitetsmärkningar som CE, RoHS samt vid behov UL/ETL. Dessa certifieringar visar att produkten uppfyller europeiska säkerhets- och miljökrav.
• Garanti: Längre garanti (till exempel 3 eller 5 år) tyder på hög kvalitet och lång livslängd.
• IP-klass: Anger skyddet mot damm och vatten. För torra, dammfria inomhusmiljöer räcker oftast IP20. För fuktiga miljöer som garage eller teknikrum krävs högre klassning (IP44, IP65 eller IP66).
• Värmeutveckling: LED-belysning alstrar väsentligt mindre värme än traditionella lysrör, vilket bidrar till en behagligare miljö och minskar belastning på kylsystem.
• Flimmer: LED-lampor ger i allmänhet flimmerfritt ljus, vilket minskar ögontrötthet och kan förbättra koncentrationen – särskilt fördelaktigt i arbetsmiljöer.

Hållbarhet och avfallshantering

Traditionella lysrör innehåller kvicksilver, ett miljöfarligt ämne. Det är viktigt att dessa lampor tas om hand på rätt sätt när de är förbrukade. Lämna dem på en auktoriserad återvinningsstation eller särskild insamling för farligt avfall.

LED-lysrörsbelysning innehåller däremot inget kvicksilver och har längre livslängd, vilket minskar avfallsmängden. Att byta till LED är därför inte bara en besparing, utan bidrar även till en mer hållbar och miljövänlig verksamhet.
