Anslutningsmaterial

Väsentliga komponenter för anslutning av LED-paneler

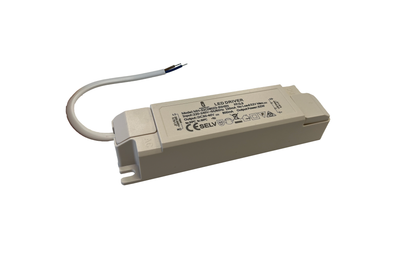

En LED-panel drivs med lågspänning och kräver en extern LED-drivare för att omvandla nätspänning. Drivaren omvandlar 230V växelström till den konstanta strömmen (mA) eller spänningen (V) som panelen behöver. Att välja rätt drivare, kompatibel med panelen, är första steget. Dessutom säkerställer olika material en smidig och hållbar installation.

Översikt av anslutningskomponenter och deras funktioner

Komponent	Funktion med LED-paneler	Ytterligare överväganden
	Omvandlar nätspänning (230V) till rätt spänning och ström för LED-panelen. Avgörande för panelens funktion.	Kontrollera kompatibilitet (spänning/ström), dimbarhet (DALI, 0-10V, fasavskärning) och IP-klass för fuktiga miljöer. Drivare levereras ofta med LED-paneler, men kontrollera alltid specifikationerna.
DC-kopplingar eller kontakter	Säkerställer en säker och snabb anslutning mellan LED-drivare och LED-panel. Ofta utformade som plug-and-play-system.	Kontrollera att kontakterna passar både drivarnas utgång och panelens ingång.
Wago-klämmor eller kopplingsklämmor	Används för tillförlitlig anslutning av elledningar från nätet till LED-drivaren.	Välj rätt kopplingsklämma beroende på antal och diameter på ledningarna.
Installationskabel (VMVL, YMVK)	Förser LED-drivaren med nätspänning från elnätet.	Använd kablar som är lämpliga för miljön (inomhus/utomhus) och enligt lokala installationsregler.
Dragavlastningsklämmor	Förhindrar att kablar oavsiktligt rycks loss från drivaren eller armaturen och ökar säkerheten.	Viktigt för installationens hållbarhet och säkerhet.

Monteringsalternativ för olika taktyper

LED-paneler är mycket flexibla tack vare flera monteringsalternativ. Beroende på taktyp och önskad estetik finns lämpliga installationskit som förenklar processen.

Installation i undertak

Den vanligaste applikationen för LED-paneler är i undertak (kassetttak). Panelerna är oftast designade för att passa direkt i standard T-profiler, och ersätter traditionella lysrörsarmaturer eller takplattor.

• Direkt läggning: Panelen placeras helt enkelt i det befintliga bärverket. Detta är en snabb och enkel metod som inte kräver extra monteringsbeslag.

Utanpåliggande montering på massivt tak

Om det inte finns något undertak kan LED-paneler monteras direkt mot taket med en utanpåliggande ram, vilket ger ett stilrent och färdigt utseende.

• Utanpåliggande ram: Denna ram fästs först i taket. LED-panelen skjuts sedan in i ramen, därefter stängs den sista sidan.

Vajerupphängning för svävande effekt

Vajerupphängning innebär att LED-panelerna kan hänga ner från taket och skapa en känsla av rymd samt ge direkt belysning, exempelvis för arbetsplatser.

• Stålvajerset: Ett set justerbara stålvajrar fästs både i taket och LED-panelen, vilket gör det möjligt att ställa in höjden exakt.

Infälld montering för enhetligt resultat

För en helt integrerad lösning kan LED-panelen fällas in i gipstak eller andra sänkta konstruktioner.

• Klämmor eller beslag: Speciella infällnadsklämmor eller beslag gör att panelen sitter stabilt och i linje med takytan.

Anslutning och kabeldragning: Viktiga punkter för installatören

Korrekt elektrisk anslutning är avgörande för LED-panelens livslängd och säkerhet. Var uppmärksam på följande steg och punkter:

1. Stäng av strömmen: Börja alltid med att bryta strömmen helt i huvudcentralen för att undvika elchocker.
2. Placera drivaren: Fäst LED-drivaren på en säker plats, ofta ovanför undertaket eller i den utanpåliggande ramen. Säkerställ ordentlig ventilation runt drivaren för att undvika överhettning.
3. Anslut panel till drivare: Anslut drivarnas lågspänningsutgång till LED-panelens ingång med den medföljande DC-kontakten. Anslutningen är ofta polaritetskänslig, så var noga med rätt anslutning (plus och minus).
4. Anslut drivare till nätet: Koppla in drivarnas 230V-ingång till elnätet med Wago-klämmor eller motsvarande kopplingsklämmor. Kontrollera att jord (grön/gul) är rätt ansluten om drivaren har jordanslutning. Den blå ledningen är nollan, medan den bruna är fas.
5. Kontrollera dimfunktionen (om tillämpligt):

   Om du har en dimbar panel och en dimbar drivare, följ kopplingsanvisningen för dimfunktionen. Detta kan variera:

   • Fasavskärning (triac): Dimmern installeras i 230V-linan till drivaren.
   • 0-10V-dimning: Drivaren har separata 0-10V-styrledningar (vanligen lila och grå eller vit och svart) som kopplas till en 0-10V-dimmer.
   • DALI-dimning: För avancerade system kopplas DALI-styrledarna till ett DALI-bussystem.

   Läs mer om de olika dimningsprotokollen för LED-belysning i vår utförliga guide.

6. Slutför och testa: Lägg undan alla kablar prydligt och se till att inga oskyddade ledare är exponerade. Slå på strömmen igen och testa LED-panelen samt eventuell dimningsfunktion.

Vanliga saker att tänka på för installatörer

Du kan stöta på vissa specifika situationer under installationen av LED-paneler. God förberedelse och kännedom om processen hjälper till att säkerställa ett effektivt arbetsresultat.

• Drivarens IP-klass: Kontrollera att drivarens IP-klass är anpassad efter miljön. I fuktiga utrymmen, som badrum eller utomhuskonstruktioner, krävs högre IP-klass (t.ex. IP44 eller högre).
• Undvik överbelastning: Anslut aldrig fler LED-paneler till en drivare än vad dess kapacitet tillåter. Detta minimerar risken för överbelastning och skador på både drivare och panel.
• Jordning: Kontrollera att installationen är ordentligt jordad för att säkerställa säkerhet. Vissa drivare har metallchassi som måste jordas.
• Kabelhantering: Välorganiserad kabeldragning minskar risken för fel och förenklar framtida underhåll. Använd buntband och kabelkanaler vid behov.
• DC- eller AC-anslutning: De flesta LED-paneler drivs med likström (DC) via drivaren. Själva drivaren ansluts till växelström (AC) från elnätet. Blanda inte ihop dessa anslutningar.
