Componentes Esenciales para la Conexión de Paneles LED

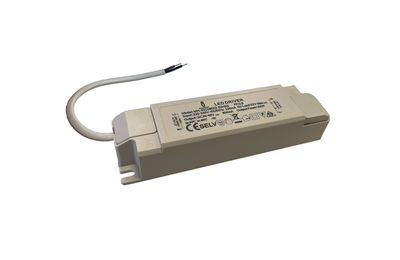

Un panel LED funciona con bajo voltaje y necesita un driver LED externo para convertir la corriente de la red eléctrica. El driver convierte la corriente alterna de 230V en la corriente constante (mA) o el voltaje (V) que necesita el panel. Elegir el driver adecuado, compatible con el panel, es el primer paso. Además, diversos materiales aseguran una instalación eficiente y duradera.

Resumen de los Componentes de Conexión y sus Funciones

Componente	Función con Paneles LED	Consideraciones Adicionales
	Convierte la corriente de la red (230V) al voltaje y corriente correctos para el panel LED. Esencial para el funcionamiento del panel.	Verifique la compatibilidad (voltaje/corriente), la capacidad de regulación (DALI, 0-10V, corte de fase) y el grado de protección IP para entornos húmedos. Los drivers suelen incluirse con los paneles LED, pero siempre verifique las especificaciones.
Acoplamientos o conectores DC	Aseguran una conexión segura y rápida entre el driver LED y el panel LED. A menudo se implementan como sistemas plug-and-play.	Compruebe si los conectores coinciden con la salida del driver y la entrada del panel.
Bornes Wago o conectores de cable	Se utilizan para una conexión fiable de los cables eléctricos desde la red de alimentación hasta el driver LED.	Seleccione los bornes adecuados según el número y el diámetro de los cables.
Cable de instalación (VMVL, YMVK)	Suministra al driver LED la energía de la red eléctrica.	Utilice cables adecuados para el entorno (interior/exterior) y que cumplan con los códigos eléctricos locales.
Abrazaderas de alivio de tensión para cables	Evitan que los cables se desconecten accidentalmente del driver o la luminaria, aumentando la seguridad.	Importante para la durabilidad y seguridad de la instalación.

Opciones de Montaje para Diversos Tipos de Techo

Los paneles LED son muy versátiles gracias a las diversas opciones de montaje. Dependiendo del techo y de la estética deseada, existen kits de instalación adecuados para simplificar el proceso.

Instalación en Techos Falsos (Registrables)

La aplicación más común para los paneles LED es en un techo falso (o registrable). Los paneles suelen estar diseñados para encajar directamente en los perfiles en T estándar, reemplazando las luminarias fluorescentes tradicionales o las placas de techo.

• Instalación directa: El panel simplemente se coloca en la estructura de perfiles existente. Este es un método rápido y fácil que no requiere soportes de montaje adicionales.

Montaje en Superficie sobre un Techo Sólido

Si no hay un techo falso, los paneles LED se pueden instalar contra el techo utilizando un marco de montaje en superficie, creando un aspecto elegante y acabado.

• Marco de montaje en superficie: Este marco se fija primero al techo. Luego, el panel LED se desliza dentro del marco, tras lo cual se cierra el último lado.

•

Montaje en Suspensión para un Efecto Flotante

El montaje en suspensión permite que los paneles LED cuelguen por debajo del techo, creando una sensación de amplitud y proporcionando iluminación directa para, por ejemplo, espacios de trabajo.

• Kit de cables de acero: Un conjunto de cables de acero ajustables se fija tanto al techo como al panel LED, permitiendo ajustar la altura con precisión.

Montaje Empotrado para una Integración Elegante

Para una solución completamente integrada, un panel LED se puede empotrar en techos de pladur u otras construcciones rebajadas.

• Clips o soportes: Unos clips o soportes especiales para montaje empotrado aseguran que el panel quede firme y a ras en el hueco del techo.

Conexión y Cableado: Puntos de Atención para el Instalador

Una conexión eléctrica adecuada es crucial para la vida útil y la seguridad del panel LED. Preste atención a los siguientes pasos y puntos:

1. Desconecte la corriente: Siempre comience desconectando completamente la corriente en el cuadro eléctrico principal para evitar descargas eléctricas.
2. Coloque el driver: Fije el driver LED en un lugar seguro, a menudo encima del techo falso o dentro del marco de montaje en superficie. Asegúrese de que haya una ventilación adecuada alrededor del driver para evitar el sobrecalentamiento.
3. Conecte el panel al driver: Conecte la salida de bajo voltaje del driver a la entrada del panel LED, utilizando el conector DC suministrado. Esta conexión suele ser sensible a la polaridad, así que preste atención a la conexión correcta (positivo y negativo).
4. Conecte el driver a la red eléctrica: Conecte la entrada de 230V del driver a la red eléctrica utilizando bornes Wago o conectores de cable similares. Asegúrese de que la toma de tierra (verde/amarillo) esté correctamente conectada si el driver dispone de un terminal de tierra. El cable azul es el neutro, mientras que el marrón es la fase.
5. Verifique la función de regulación (si aplica):

   Si tiene un panel y un driver regulables, siga las instrucciones de conexión para la función de regulación. Esto puede variar:

   • Corte de fase (triac): El regulador se coloca en la línea de 230V que va al driver.
   • Regulación 0-10V: El driver tiene cables de control de 0-10V separados (generalmente morado y gris o blanco y negro) que se conectan a un controlador de regulación 0-10V.
   • Regulación DALI: Para sistemas más avanzados, los cables de control DALI se conectan al sistema de bus DALI.

   Lea más sobre los diferentes protocolos de regulación para iluminación LED en nuestra guía completa.

6. Acabado y prueba: Ordene todos los cables cuidadosamente y asegúrese de que no haya cables expuestos. Vuelva a conectar la corriente y pruebe el panel LED y cualquier funcionalidad de regulación.

Puntos Comunes de Atención para Instaladores

Puede encontrar algunas situaciones específicas durante la instalación de paneles LED. Una buena preparación y el conocimiento del proceso ayudan a asegurar una finalización eficiente del trabajo.

• Grado de protección IP del driver: Asegúrese de que el grado IP del driver se corresponda con las condiciones ambientales. En zonas húmedas, como baños o marquesinas exteriores, se requiere un grado IP más alto (p. ej., IP44 o superior).
• Evite la sobrecarga: Nunca conecte más paneles LED a un driver de los que su capacidad permite. Esto evita la sobrecarga y daños tanto en el driver como en los paneles.
• Toma de tierra: Verifique que la instalación esté correctamente conectada a tierra para garantizar la seguridad. Algunos drivers tienen una carcasa metálica que debe conectarse a tierra.
• Gestión de cables: Un cableado bien organizado reduce el riesgo de fallos y simplifica el mantenimiento futuro. Utilice bridas y canaletas para cables cuando sea necesario.
• Conexión DC o AC: La mayoría de los paneles LED funcionan con corriente continua (DC) a través del driver. El propio driver se conecta a la red de corriente alterna (AC). No confunda estas conexiones.
